Airfoil Analysis

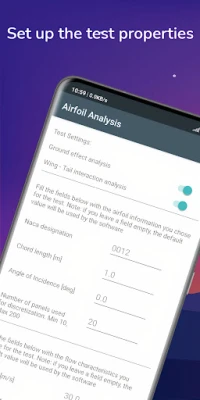

"Airfoil Analysis" е инструмент за изчисляване на аеродинамични коефициенти, използвайки метода на Хес-Смит. Анализира 4- и 5-цифрени профили на NACA в контекста на 2D несвиваем стационарен поток, предлагайки прецизни резултати за аеродинамичен анализ. Потопете се в дълбините на аеродинамиката с този усъвършенстван инструмент за анализ. Създаден да предоставя изчерпателни изчисления, той ви дава възможност да изследвате поведението на единични аеродинамични профили или сложни взаимодействия между крило и опашка. Особено ценна е възможността да се отчитат специфичните условия на наземен ефект, което допринася за по-реалистично моделиране. Независимо дали сте студент, изследовател или професионалист, търсещ прецизни данни, това приложение предлага надеждна платформа за задълбочен аеродинамичен анализ.

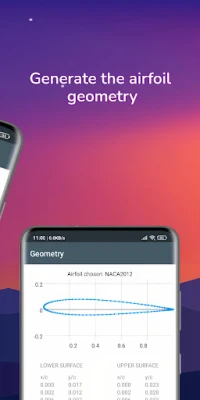

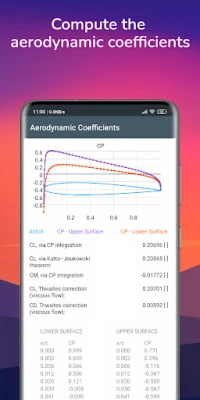

Основната функционалност на приложението обхваща дефинирането и нагледната визуализация на геометрията на профилите. От ключово значение е изчисляването на аеродинамичните коефициенти. Коефициентът на налягане (Cp) се определя точково по горната и долната повърхност на профила, като неговото разпределение е ясно представено графично. Коефициентът на подемна сила (Cl) се изчислява както чрез класическата теорема на Кута-Жуковски, така и чрез интегриране на Cp. Коефициентът на тангажен момент (Cm) също се извежда чрез интегриране на налягането. За по-голяма точност при определяне на Cl и коефициента на челно съпротивление (Cd) е приложен метод за корекция за вискозен поток, който включва метода на Туейтс за ламинарни потоци, критерия на Мишел за преход и метода на Хед за турбулентната част на граничния слой, като коефициентът на триене се извлича чрез закона на Лудвиг-Тилман. За бързи оценки е налична и груба апроксимация, базирана на теорията на тънките профили, осигуряваща незабавни резултати.

Освен това, приложението предлага ценната функция за изобразяване на графика Cl - ъгъл на атака, която нагледно показва как се променя подемната сила при различни ъгли на атака (към момента достъпна за невязък поток). За мащабни проучвания е предвидена възможност за генериране на набори от данни, позволяваща ви да създавате дефинирани от вас диапазони от параметри и бързо да получавате съответните им коефициенти. Този проект е резултат от лабораторни упражнения по флуидна динамика, доразвит и усъвършенстван по време на магистърска степен, което гарантира неговата научна обосновка и прецизност. Проектиран е изключително с образователна цел, предлагайки мощен инструмент за обучение и изследване в областта на аеродинамиката.
